    一、 概述
    米乐生活app官网下载阀是世界上***有效、能迅速开闭的物料输送阀。我公司的米乐生活app官网下载阀专门用于气力输送系统,同时也可以作为独立的产品提供给客户。在工业中的应用领域包括电力、食品、医药、化工、塑料、矿山、钢铁等行业。
    米乐生活app官网下载阀的特点
    •  整个膛内无阻碍的物料流动
    •  设计简单、可靠
    •  开闭灵活,可以关断动态和静态的物料柱
    •  规格尺寸齐全:50mm 到 500mm
    •  关闭时可形成牢固的压力密封
    •  可承受-20℃到 480℃的温度
    •  使用寿命长,维护量低
    •  电厂物料输送系统正常运行,插入式密封圈寿命长达一年以上
    一、可输送的物料
    •  研磨料
    •  颗粒
    •  粉末
    •  灰
    •  化学品
    •  矿石
    •  煤炭
    •  易碎品
    二、订货须知
    1. 订货前未选定型号,请您提供相应的技术参数,如:管道通径,介质种类,介质温度,工作压力,连接方式,安装方式,环境温度,及其他特殊功能要求,我们的专业工程师会及时与您沟通落实相应的型号。
    2. 由设计院所或单位部门选定我公司产品的,按指定型号与我公司销售部订购,同时也需要提供相应的技术参数。
    3. 使用工况非常重要或管路系统比较复杂时,请您务必提供管路安装示意图及详细参数,由双方工程师共同沟通审核把关。
    三、米乐生活app官网下载阀系列产品
    1. 按规格分为:50 米乐生活app官网下载阀、80 米乐生活app官网下载阀、100 米乐生活app官网下载阀、125 米乐生活app官网下载阀、150 米乐生活app官网下载阀、200 米乐生活app官网下载阀、300 米乐生活app官网下载阀、400 米乐生活app官网下载阀;
    2. 按型式分为:标准米乐生活app官网下载阀、顶部接头型式米乐生活app官网下载阀、底部接头型式米乐生活app官网下载阀、管路米乐生活app官网下载阀;
    3. 按适用温度分为:普通米乐生活app官网下载阀、PH1 型水冷米乐生活app官网下载阀、PH2 型水冷米乐生活app官网下载阀、PH3 型水冷米乐生活app官网下载阀。

    标准米乐生活app官网下载阀适宜的介质使用温度 < 200 ºC
    水冷米乐生活app官网下载阀适用的介质温度:
    PH1 ~ 仅顶板采用水冷方式 200 - 300 ºC
    PH2 ~ 顶板和球顶采用水冷方式 301 - 350 ºC

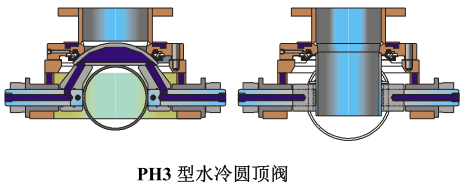

    PH3 ~ 顶板、球顶和阀体都采用水冷方式351 - 450 ºC
    四、选型要领
    米乐生活app官网下载阀选用首先应该遵循安全性、可靠性、适用性、经济性四大原则,其次是根据六个方面的现场工况(即使用位置、介质参数、使用温度、压力参数、
    动作方式、特殊要求进行选择)。
    选型依据
    1. 用于物料入口位置时,可选用标准型式的米乐生活app官网下载阀;用于输送管路,可选用管路米乐生活app官网下载阀;
    2. 介质不同,或介质温度不同,所选用的插入式密封圈不同;
    3. 根据介质温度高低,可选用水冷米乐生活app官网下载阀;
    4. 推荐系统压力不大于 7Bar;
    5. 动作方式有直行程气缸和扇形气缸两种;
    6. 其他特殊要求需双方工程师共同确认。
    六、米乐生活app官网下载阀米乐生活app官网下载和插入式密封圈之间的间隙:
    50mm 米乐生活app官网下载阀 0.7mm----1.3mm
    80mm 米乐生活app官网下载阀 0.7mm----1.3mm
    >80mm 米乐生活app官网下载阀 0.2mm----0.8mm
    七、安装须知
    1. 安装前,请仔细阅读产品的使用说明书,查核产品是否符合使用要求,熟悉安装要点,做好准备工作;
    2. 校核铭牌所标参数是否为所选产品的参数;
    八、使用条件及要求
    1. 必须保证插入式密封圈(件 2)的充气压力大于阀内工作压力 1.5Bar。
    2. 通常情况下,标准米乐生活app官网下载阀开启时,米乐生活app官网下载阀进出口两侧的压差小于 0.1Mpa。如果该压差增大,必须使用非标准设计。
    3. 米乐生活app官网下载阀的米乐生活app官网下载(件 1)关到位后,立刻充气密封。米乐生活app官网下载阀开启前,充气插入式密封圈(件 2)泄压,然后立即开启米乐生活app官网下载阀。当米乐生活app官网下载阀在内外有压差工况下开启使用时,米乐生活app官网下载阀开启必须在 0.3—2.0 秒内完成。米乐生活app官网下载阀的安装位置及工况不同,要求的速度不同,必要时,请在气缸的气路安装快速排气阀,以保证米乐生活app官网下载阀迅速开启。
    4. 如果米乐生活app官网下载阀运行温度高于 80℃,请每周在米乐生活app官网下载阀两侧的油杯处注入 4 号复合钙基二硫化钼润滑脂,每周检查注油一次,可以更好的保证米乐生活app官网下载阀工作。如果物料温度高于 120℃,请务必使用壳牌马力士 JBI 或美孚力富SHC1500 润滑脂。
    5. 如果扇形气缸型米乐生活app官网下载阀水平安装,必须保证米乐生活app官网下载阀在开启状态时,米乐生活app官网下载(件 1)处于阀的上半部。
    九、米乐生活app官网下载阀拆卸、检修步骤
    入口米乐生活app官网下载阀
    1.手动插板门全关,输送泵继续运行直至排空。
    2.关断并隔离系统。
    3. 切断并标识连接气缸和气控限位开关的尼龙供气管道;如果采用的是水冷米乐生活app官网下载阀,还需要切断到水冷顶板、水冷米乐生活app官网下载和水冷阀体的供水管道。
    4. 去掉米乐生活app官网下载阀顶板(件 12)和手动插板门之间的螺栓。
    5. 去掉米乐生活app官网下载阀下法兰和泵壳体之间的螺栓。
    6. 利用壳体支腿的顶起螺栓降低壳体。
    7. 使用起吊设备将米乐生活app官网下载阀从侧面卸出。
    出口米乐生活app官网下载阀
    1. 手动插板门全关,输送泵继续运行直至排空。
    2. 关断并隔离系统。
    3. 切断并标识连接气缸和气控限位开关的尼龙供气管道;如果采用的是水冷米乐生活app官网下载阀,还需要切断到水冷顶板、水冷米乐生活app官网下载和水冷阀体的供水管道。
    4. 确保出口米乐生活app官网下载阀的连接管可靠支撑,除去米乐生活app官网下载阀连接法兰的螺栓。
    5. 使用起吊设备将米乐生活app官网下载阀从侧面卸出。
    排气米乐生活app官网下载阀
    1. 手动插板门全关,输送泵继续运行直至排空。
    2. 关断并隔离系统。
    3. 切断并标识连接气缸和气控限位开关的尼龙供气管道;如果采用的是水冷米乐生活app官网下载阀,还需要切断到水冷顶板、水冷米乐生活app官网下载和水冷阀体的供水管道。
    4. 拆除顶部连接法兰与管路法兰连接的螺栓,取出孔板(如果有的话)和垫片。
    5. 拆除底部连接法兰与容器短管法兰连接的螺栓。
    6. 使用起吊设备取出排气米乐生活app官网下载阀。
    米乐生活app官网下载阀插入式密封圈(件 2 )的更换和检查
    1. 拆除顶板(件 12)/顶部接头的螺栓,吊出由顶板(件 12)/顶部接头、插入式密封圈(件、密封支撑环(件 5)和套环(件 4)、O型密封圈(件 3)等组成的密封组件。
    2. 记下套环(件 4)下的密封垫(件 22)的数量和厚度。
    3. 从密封支撑环(件 5)上拆下插入式密封圈(件2),检查磨损和损坏的情况。必要时进行更换。
    4. 检查 O 型密封圈(件 3)是否损坏,如损坏需立即更换。
    5. 用手转动米乐生活app官网下载(件 1),检查轴承状况。如果轴承卡住或需要更换,按照‘米乐生活app官网下载阀轴密封组件拆卸与更换’部分处理。
    6. 重新组装阀门时,确保顶板(件 12)/顶部接头下侧没有腐蚀。所有表面应清洁,保证密封的严密。
    7. 在阀体上法兰面放好合适厚度的密封垫(件22)后,装套环(件 4)和密封支撑环(件 5)/插入式密封圈(件 2)。
    8. 顶板(件 12)/顶部接头***位, 注意不要压住插入式密封圈(件 2),不要压伤 O 型密封圈(件 3),拧紧螺栓。
    9. 用塞尺检查米乐生活app官网下载(件 1)(处于关位置时)和插入式密封圈(件 2)之间的间隙是否正确(适合的间隙值参照本说明第六项),如不符合要求,通过增减密封垫(件 22)来调整。
    米乐生活app官网下载阀轴密封组件拆卸与更换

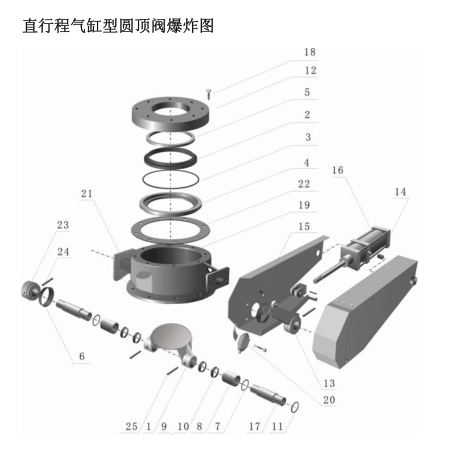

    直行程气缸型
    1. 拆除气缸防护罩头部盖板。
    2. 拆除气缸防护罩外侧盖板。
    3. 拆除气缸与铸件联轴器(件 13)连接。
    4. 拆出气缸(件 16)。
    5. 拆除油杯(件 21)。
    6. 敲出固定米乐生活app官网下载(件 1)与传动轴(件 17)的弹簧圆柱销(件 25),必要时拆除铸件联轴器(件13)。
    7. 拆除气缸防护罩内侧板。
    8. 取出传动轴(件 17),吊出米乐生活app官网下载(件 1)。 注意:传动轴(件 17)上是否有调整垫片(件 11),应注意垫片的安装位置,回装时在原位置应装入这些垫片。
    9.把轴承(件 8)和隔环组件(件 9 和件 10 的组件)推向阀门中心,拆除。注意 VARI 插入式密封圈(件 9)的安装顺序和方向。
    10. 彻底清洗并检查所有机加工面。
    11. 检查米乐生活app官网下载(件 1)和传动轴(件 17)的表面是否平整,必要时更换。去除边缘的毛刺,防止重新安装时损坏更换的插入式密封圈(件 2)和轴承(件 8)。
    12. 仔细地把更换的 VARI 插入式密封圈(件 9)装入隔环(件 10),密封唇朝向隔环(件 10)的倒角边。
    13. 把隔环组件(件 9 和件 10 的组件)平直压入孔内。轴承(件 8)外表面涂抹 Shell Malleus JB或相当的润滑脂,轴承(件 8)导向边朝向孔,轴承孔与阀体 1/8“NPT 孔中心对准。平直压入直到轴承(件 8)位于孔表面下约 3mm。另一侧重复相同过程。
    14. 重新装入调整垫片(件 11)(如果有),O 型密封圈(件 7)沿着传动轴(件 17)滑入轴孔。
    15. 传动轴(件 17)穿过轴承(件 8)直到它与***个隔环组件(件 9 和件 10 的组件)接触。另一侧重复同样的过程。
    16.保持米乐生活app官网下载(件 1)靠近孔,用塑料/皮锤敲打传动轴(件 17)穿过隔环组件(件 9 和件 10 的组件)和米乐生活app官网下载(件 1)。重新安装油杯(件 21)。
    17. 转动传动轴(件 17),装入圆柱弹簧销(件 25)定位。
    18. 安装油杯。
    19. 按照步骤 2-7 的相反顺序重新安装气缸。
    20. 重新安装气缸防护罩头部盖板。
    21. 调整气控限位开关(件 20):拧松气缸铸件联轴器(件 13)上的锁定螺母。米乐生活app官网下载阀全关时,拧出螺钉,直到六角头与气控限位开关上的撞杆接触。螺钉拧松 4mm(3.25 转),压下撞杆,用螺母固定螺钉位置。
    米乐生活app官网下载阀轴密封组件拆卸与更换

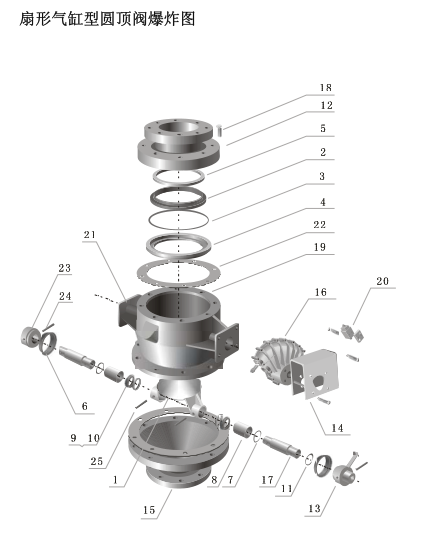

    扇形气缸型
    1. 转动米乐生活app官网下载(件 1)到一个米乐生活app官网下载阀开关的中间位置。
    2. 拧出连接气缸和阀体的螺栓。
    3. 拆除油杯(件 21)。
    4. 取出固定米乐生活app官网下载(件 1)与传动轴(件 17)的弹簧销。
    5. 取出传动轴(件 17),吊出米乐生活app官网下载(件 1)。 注意:传动轴(件 17)上是否有调整垫片(件 11),应注意垫片的安装位置,回装时在原位置应装入这些垫片。
    6. 把轴承(件 8)和隔环组件(件 9 和件 10 的组件)推向阀门中心,拆除。注意 VARI 插入式密封圈(件 9)的安装顺序和方向。
    7. 彻底清洗并检查所有机加工面。
    8. 检查米乐生活app官网下载(件 1)和传动轴(件 17)的表面是否平整,必要时更换。去除边缘的毛刺,防止重新安装时损坏更换的插入式密封圈(件 2)和轴承(件 8)。
    9. 仔细地把更换的 VARI 插入式密封圈(件 9)装入隔环(件 10),密封唇朝向隔环(件10)的倒角边。
    10. 把隔环组件(件 9 和件 10 的组件)平直压入孔内。轴承(件 8)外表面涂抹 Shell Malleus JB或相当的润滑脂,轴承(件 8)导向边朝向孔,轴承孔与阀体 1/8“NPT 孔中心对准。平直压入直到轴承(件 8)位于孔表面下约 3mm。另一侧重复相同过程。
    11. 重新装入调整垫片(件 11)(如果有),O 型密封圈(件 7)沿着传动轴(件 17)滑入轴孔。
    12.传动轴(件 17)穿过轴承(件 8)直到它与***个隔环组件(件 9 和件 10  的组件)接触。另一侧重复同样的过程。
    13. 保持米乐生活app官网下载(件 1)靠近孔,用塑料/皮锤敲打传动轴(件 17)穿过隔环组件(件 9 和件 10 的组件)和米乐生活app官网下载(件 1)。重新安装油杯(件 21)。
    14. 转动传动轴(件 17),装入圆柱弹簧销(件 25)定位。
    15. 装上油杯(件 21)和气缸(件 16)。
    16. 调整气控限位开关:拧松联轴器(件 13)上的锁定螺母。米乐生活app官网下载阀全关时,拧出螺钉,直到六角头与气控限位开关上的撞杆接触。螺钉拧松 4mm(3.25 转),压下撞杆,用螺母固定螺钉位置。
    十、使用和维护
    注意事项
    1. 建议使用单位指派专人负责使用和维护。
    2. 定期检修是米乐生活app官网下载阀可靠工作和长寿的***佳方法。下列几种情况,是妨碍米乐生活app官网下载阀正常工作与缩短寿命的原因。
    1) 使用中输送物料发生变化;
    2) 未按时添加润滑脂;
    3) 输送物料中含有异物(焊渣、铁销、焊条头、铁丝头等)。
    4) 米乐生活app官网下载阀安装后或长时间停用后再次投入运行时须检查以下项目:
    I.  米乐生活app官网下载是否能正常转动;
    II. 米乐生活app官网下载是否生锈;
    III. 密封圈和米乐生活app官网下载表面是否粘粘有异物;
    IV. 气缸杆能否正常伸缩。
    3. 在维护前,请确认系统的供气和供电已切断,余压已排空,冷却水切断,米乐生活app官网下载阀充分冷却。
    4. 拆开维护时,各零部件要按照说明书的指导操作,并按顺序恢复原状装好。
    5. 我公司备有易损件,有需要时按说明书在定货时说明。
    6. 拆卸顺序,易损件及其其他事项有不详之处,请向我公司客服部咨询。
    日常维护
    1.  每周
    设备巡检,观察运行状况。
    2.  每月
    给米乐生活app官网下载阀轴和轴承填加润滑脂,润滑脂注入口在米乐生活app官网下载阀阀体上。
    3.  每年
    1) 卸下米乐生活app官网下载阀,检查米乐生活app官网下载(件 1)和插入式密封圈(件 2)的磨损情况。
    2) 检查米乐生活app官网下载阀轴的磨损情况,更换轴承(件 8)和隔环组件(件 9 和件 10 的组件)。
    3) 检查气缸筒的划痕、点蚀、锈迹等。这些会使气缸的密封很快失效。
    4)检查米乐生活app官网下载阀的限位开关。
    十一、主要备件产品
    1. 轴密封组件:每套含 V 型防尘圈 1 个、O 形密封圈 1 个、轴承 1 个、VARI 插入式密封圈 2 个、隔环 2 个。每台米乐生活app官网下载阀需用 2 套。
    2. 阀密封套件:每套含插入式密封圈 1个、O 形密封圈 1 个。每台米乐生活app官网下载阀需用1 套。
    3. 米乐生活app官网下载
    4. 气控限位开关

    十二、配件系列产品
    1. 快速排气阀:用于气缸气路,保证米乐生活app官网下载阀迅速开启。
    2. 尼龙管:气路使用,我公司备有φ8 和φ12 两种规格。
    3. 铜管:气路使用,我公司备有φ8 和φ12 两种规格。
    4. 铜管件:气路使用,具体规格型号可向我公司客服部咨询。
    十三、故障分析及排除办法

    故障

    原因分析

    处理方法

    插入式密封圈损坏

    1、输送物料中夹杂异物,划伤插入式密封圈;

    2、插入式密封圈超过使用寿命;

    3、检修后,未正确调整插入式密封圈和米乐生活app官网下载之间的间隙;

    4、系统故障。

    更换插入式密封圈,并检查其他零件(球顶、顶板、密封支撑环等)是否损坏,如有损坏,及时更换。

    球顶呈现冲刷状磨损

    插入式密封圈损坏,不能确保密封压力

    更换插入式密封圈和米乐生活app官网下载,并检查其他零件(球顶、顶板、密封支撑环等)是否损坏,如有损坏,及时更换。

    插入式密封圈压力显示不正常

    限位开关损坏

    更换限位开关

    故障不明时,请不要随便拆卸米乐生活app官网下载阀,请及时与我公司联系,我们会有专业工程师给您提供专业的建议。
